Общая информация
Модель: DL-116H3-TJ
Назначение: Система управления батареями (BMS) для литиевых аккумуляторов
Поддерживаемые типы батарей: LiFePO4
Номинальный ток: 60A
Введение
Данная система управления батареями (BMS) специально разработана для литиевых аккумуляторов. Она обеспечивает сбор, обработку и хранение информации о состоянии аккумуляторного блока в режиме реального времени, гарантируя безопасность, доступность и стабильность работы аккумуляторной системы.
Ключевые особенности
Технические параметры
Параметры защиты для Li-ion аккумуляторов
| Параметр | 3-4S | 5-7S | 8-10S | 11-16S |
|---|---|---|---|---|
| Напряжение балансировки (В) | 4.125 | 4.125 | 4.075 | 4.125 |
| Ток балансировки (мА) | 100±25 | |||
| Защита от перезаряда (В) | 4.25±0.05 | |||
| Отключение защиты от перезаряда (В) | 4.15±0.05 | 4.15±0.05 | 4.10±0.05 | 4.15±0.05 |
| Защита от переразряда (В) | 2.7±0.05 | 2.8±0.05 | 2.7±0.05 | 2.8±0.05 |
| Отключение защиты от переразряда (В) | 3.0±0.05 | |||
Параметры защиты для LiFePO4 аккумуляторов
| Параметр | 4-7S | 8-10S | 11-16S |
|---|---|---|---|
| Напряжение балансировки (В) | 3.525 | 3.475 | 3.525 |
| Ток балансировки (мА) | 70±25 | ||
| Защита от перезаряда (В) | 3.65±0.05 | ||
| Отключение защиты от перезаряда (В) | 3.55±0.05 | 3.50±0.05 | 3.55±0.05 |
| Защита от переразряда (В) | 2.3±0.05 | ||
| Отключение защиты от переразряда (В) | 2.7±0.05 | ||
Токовые параметры
| Параметр | 40A версия | 60A версия |
|---|---|---|
| Номинальный ток разряда (A) | 40 | 60 |
| Номинальный ток заряда (A) | 40 | 60 |
| Защита от перегрузки по току разряда (A) | 138±30 | 180±30 |
| Защита от перегрузки по току заряда (A) | 56±10 | 70±10 |
Температурные параметры
| Параметр | Значение (°C) |
|---|---|
| Защита от высокой температуры заряда | 50 |
| Защита от низкой температуры заряда | -20 |
| Защита от высокой температуры разряда | 75 |
| Защита от низкой температуры разряда | -40 |
Другие параметры
| Параметр | Значение |
|---|---|
| Сопротивление включения основной цепи | <20 мОм |
| Ток самопотребления | <400 мкА |
| Размеры (Д×Ш×В) | 75±1 × 48±1 × 14±1 мм |
| Вес | 104±40 г |
| Рабочая температура | -40°C ~ 85°C |
| Относительная влажность | 5% ~ 90% |

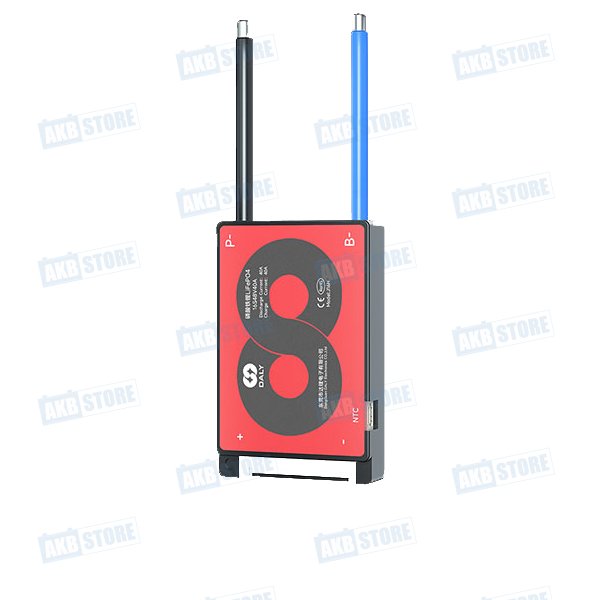

Структура и подключение
BMS имеет компактные размеры 75×48×14 мм и включает следующие интерфейсы:
Интерфейсы подключения
| Интерфейс | Обозначение | Назначение |
|---|---|---|
| B-интерфейс | B- | Подключение к отрицательной клемме аккумулятора |
| P-интерфейс | P- | Подключение к отрицательной клемме зарядного/разрядного устройства |
| Интерфейс балансировки | B0, B1+, B2+, ... | Подключение к точкам измерения напряжения на каждой ячейке |
Провода и кабели
| Наименование | Спецификация | Количество |
|---|---|---|
| P- провод | 15А с 16AWG / 20А с 14AWG, 100mm, черный | 1 |
| B- провод | 15А с 16AWG / 20А с 14AWG, 100mm, черный | 1 |
| Провода подключения | В зависимости от количества S (см. спецификацию) | 1 комплект |
| Кабель NTC | С разъемом GH1.25 4Pin, 250 мм | 1 (опционально) |
Меры предосторожности
- BMS для разных типов батарей (NMC/LFP) нельзя смешивать
- Используйте только кабели, предоставленные производителем
- Принимайте меры против статического электричества при работе с BMS
- Не допускайте прямого контакта теплоотвода BMS с элементами питания
- Не разбирайте и не заменяйте компоненты BMS самостоятельно
- Избегайте контакта теплоотвода с сердечником батареи и никелевой полосой
- Не используйте две BMS последовательно или параллельно
Гарантия
На все BMS для литиевых аккумуляторов предоставляется годовая гарантия. В случае повреждения, вызванного человеческим фактором, оплачивается техническое обслуживание.
Примечание
Продукция проходит строгий заводской контроль и тестирование, но из-за различных условий эксплуатации (особенно при высоких/низких температурах, под прямыми солнечными лучами) возможны отказы BMS. Рекомендуется использовать BMS в благоприятной среде и выбирать модели с определенным запасом по характеристикам.
