Общая информация

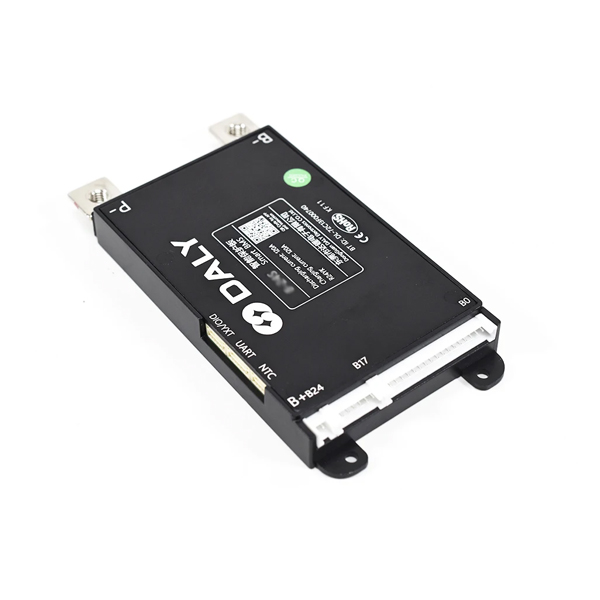

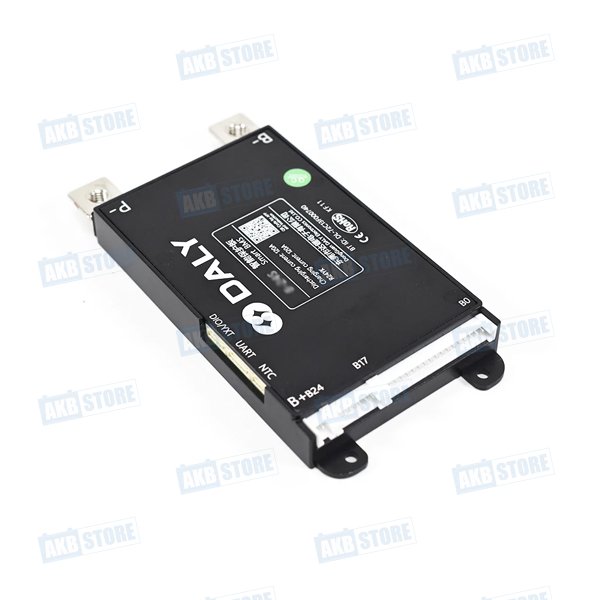

Модель: DL-R24YK-TZJ (версия A1)
Назначение: Интеллектуальная система управления батареями для силовых применений
Поддерживаемые типы батарей: LiFePO4 (LFP)
Количество последовательных элементов (S): 4~8S
Номинальный ток: 100А
Коммуникационные интерфейсы: UART
Введение
Данная интеллектуальная система управления батареями (BMS) представляет собой передовое решение для силовых применений. Специально разработанная для работы с большими токами, она обеспечивает комплексный мониторинг, управление и защиту аккумуляторных блоков в режиме реального времени, гарантируя безопасность, надежность и долговечность работы энергетической системы в самых требовательных условиях.
Ключевые особенности серии
Технические параметры
Параметры заряда и балансировки
| Параметр | Значение | Единицы | Примечание |
|---|---|---|---|
| Номинальный ток разряда | 80/100/120 | A | |
| Номинальный ток заряда | 80/100/120 | A | |
| Напряжение включения балансировки | 3.9 | V | Можно установить |
| Разница напряжений включения | ≥50 | mV | Можно установить |
| Ток балансировки | 100±30 | mA |
Многоуровневая защита от перезаряда (NMC/LFP)
Уровень 1 (Сигнал)
NMC: 4.15±0.05В
LFP: 3.60±0.05В
Уровень 2 (Защита)
NMC: 4.25±0.05В
LFP: 3.70±0.05В
Уровень 3 (Авария)
NMC: 4.30±0.05В
LFP: 3.75±0.05В
Многоуровневая защита от переразряда (NMC/LFP)
Уровень 1 (Сигнал)
NMC: 2.80±0.05В
LFP: 2.30±0.05В
Уровень 2 (Защита)
NMC: 2.70±0.05В
LFP: 2.20±0.05В
Уровень 3 (Авария)
NMC: 2.60±0.05В
LFP: 2.10±0.05В
Защита от перегрузки по току при заряде
| Номинальный ток | Уровень 1 (Сигнал) | Уровень 2 (Защита) |
|---|---|---|
| 80A | 80±3%А @ 1±0.8s | 96±3%А @ 5±0.8s |
| 100A | 100±3%А @ 1±0.8s | 120±3%А @ 5±0.8s |
| 120A | 120±3%А @ 1±0.8s | 140±3%А @ 5±0.8s |
Защита от перегрузки по току при разряде
| Номинальный ток | Уровень 1 (Сигнал) | Уровень 2 (Защита) | Уровень 3 (Авария) |
|---|---|---|---|
| 80A | 96±3%А @ 1±0.8s | 120±3%А @ 10±0.8s | 160±3%А @ 1±0.8s |
| 100A | 120±3%А @ 1±0.8s | 150±3%А @ 10±0.8s | 200±3%А @ 1±0.8s |
| 120A | 144±3%А @ 1±0.8s | 180±3%А @ 10±0.8s | 240±3%А @ 1±0.8s |
Температурная защита
| Тип защиты | Уровень 1 (Сигнал) | Уровень 2 (Защита) | Уровень 3 (Авария) |
|---|---|---|---|
| Высокая температура заряда | 55±3°C | 65±3°C | 75±3°C |
| Высокая температура разряда | 65±3°C | 70±3°C | 75±3°C |
| Низкая температура заряда | -10±3°C | -20±3°C | -40±3°C |
| Температура MOSFET | 90±3°C | 100±3°C | 110±3°C |
Дополнительные параметры защиты
| Параметр | Значение | Единицы |
|---|---|---|
| Защита от короткого замыкания | 10-500 | мкс |
| Сигнал о разнице напряжений | 0.5В / 0.8В / 1В | В |
| Сигнал о разнице температур | 10±2°C / 15±2°C / 20±2°C | °C |
| Защита от теплового побега | Да |
Коммуникационные возможности
UART
Протокол по умолчанию для связи с Bluetooth, дисплеями, главным компьютером
RS485 (опционально)
Специальный протокол Daly, скорость 9600bps
One-Line Communication
Интерфейс для параллельного подключения и коммуникации
Внешние модули
Поддержка Bluetooth, WiFi, GPS, зуммера, ключевого переключателя
Параметры надежности
| Параметр | Значение |
|---|---|
| Точность определения напряжения | ≤10 мВ |
| Точность определения тока | ≤3% FSR |
| Точность определения температуры | ≤2°C |
| Рабочая температура | -30°C ~ 70°C |
| Потребляемый ток в работе | ≤10 мА |
| Потребляемый ток в спящем режиме | <600 мкА |
| Время до сна | 3600с (настраивается) |
| Внутреннее сопротивление главной цепи | <20 мОм |
| Вес продукта | 180±10 г |
| Размеры (Д×Ш×В) | 130×65.5×14.2 мм |
Функция нагрева (опционально)
Логика работы:
- Когда минимальная температура батареи ниже 0°C, начинается нагрев и отключаются MOSFET заряда/разряда
- Когда минимальная температура батареи выше 5°C, нагрев прекращается и MOSFET заряда/разряда восстанавливаются
Меры предосторожности
- Перед использованием установите правильный тип батареи (NMC/LFP) в настройках BMS
- Продукт по умолчанию настроен на максимальное количество элементов, автоматически определяет количество при первом включении
- Используйте только кабели, предоставленные производителем
- Принимайте меры против статического электричества при работе с BMS
- Не допускайте прямого контакта теплоотвода BMS с элементами питания
- Не разбирайте и не заменяйте компоненты BMS самостоятельно
- Избегайте контакта теплоотвода с сердечником батареи и никелевой полосой
- При отсоединении кабеля нажимайте на защёлку, чтобы не повредить провод
- При аномалии BMS прекратите использование до устранения проблемы
Гарантия и поддержка
На все BMS для литиевых аккумуляторов предоставляется годовая гарантия. В случае повреждения, вызванного человеческим фактором, предоставляется платное техническое обслуживание.
Для загрузки руководства пользователя и приложения посетите: https://www.dalyelec.com/service.html
