Профессиональное зарядное устройство класса IP67 для 8-элементных литий-железо-фосфатных (LiFePO4) аккумуляторов. Зарядка по алгоритму CC/CV (постоянный ток/постоянное напряжение), выходной ток 18 А, защита от перегрева, короткого замыкания и переполюсовки. Предназначено для использования в тяжелых условиях и на открытом воздухе.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип аккумулятора | LiFePO4 (Литий-железо-фосфатный), 8S (номинальное напряжение 24 В) |
| Максимальное выходное напряжение | 28,8 В ± 0,2 В |
| Выходной ток (CC-фаза) | 18,0 А ± 0,5 А |
| Ток перехода (окончание заряда) | 0,9 А ± 0,05 А |
| Входное напряжение | 200–240 В |
| Частота входного напряжения | 50–60 Гц |
| Фактическая выходная мощность | 518 Вт |
| КПД | > 85% (при 220 В ~ и номинальной нагрузке) |
| Степень защиты | IP67 (полная защита от пыли и кратковременного погружения в воду) |
Алгоритм заряда и индикация
Устройство использует интеллектуальный двухэтапный алгоритм заряда CC/CV, оптимальный для LiFePO4 аккумуляторов.
- Заряд постоянным током (CC): На первом этапе устройство подает постоянный ток 18 А до достижения напряжения 28,8 В.
- Заряд постоянным напряжением (CV): На втором этапе напряжение стабилизируется на уровне 28,8 В, а ток постепенно снижается.
- Окончание заряда: Зарядка завершается автоматически, когда ток снижается до 0,9 А.
Светодиодный индикатор информирует о статусе работы:
- Зеленый: Ожидание / Заряд завершен (100%)
- Красный: Активная зарядка (< 80%)
- Желтый: Дозарядка (> 80%)
- Красный мигающий: Ошибка или аварийный режим
Защита и надежность
Зарядное устройство обладает комплексом встроенных защит для безопасной эксплуатации:
- Защита от перегрева: При достижении внутренней температуры ~78 °C мощность снижается на 50%.
- Защита от короткого замыкания: Автоматическое отключение при КЗ с автовосстановлением.
- Защита от переполюсовки: Предотвращает повреждение при неправильном подключении к аккумулятору.
- Защита от перенапряжения и перегрузки по току: Автоматическое отключение при превышении заданных параметров.
Устройство соответствует строгим стандартам безопасности: испытание напряжением 1500 В постоянного тока между входом и выходом и сопротивление изоляции > 10 МОм.
Эксплуатация и условия окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура | от -15 °C до +50 °C |
| Температура хранения | от -40 °C до +70 °C |
| Влажность | 5% – 95% (неконденсирующаяся) |
| Рабочая высота над уровнем моря | до 3000 м |
| Срок наработки на отказ (MTBF) | > 20 000 часов (при +25 °C и полной нагрузке) |
Конструкция и комплектация

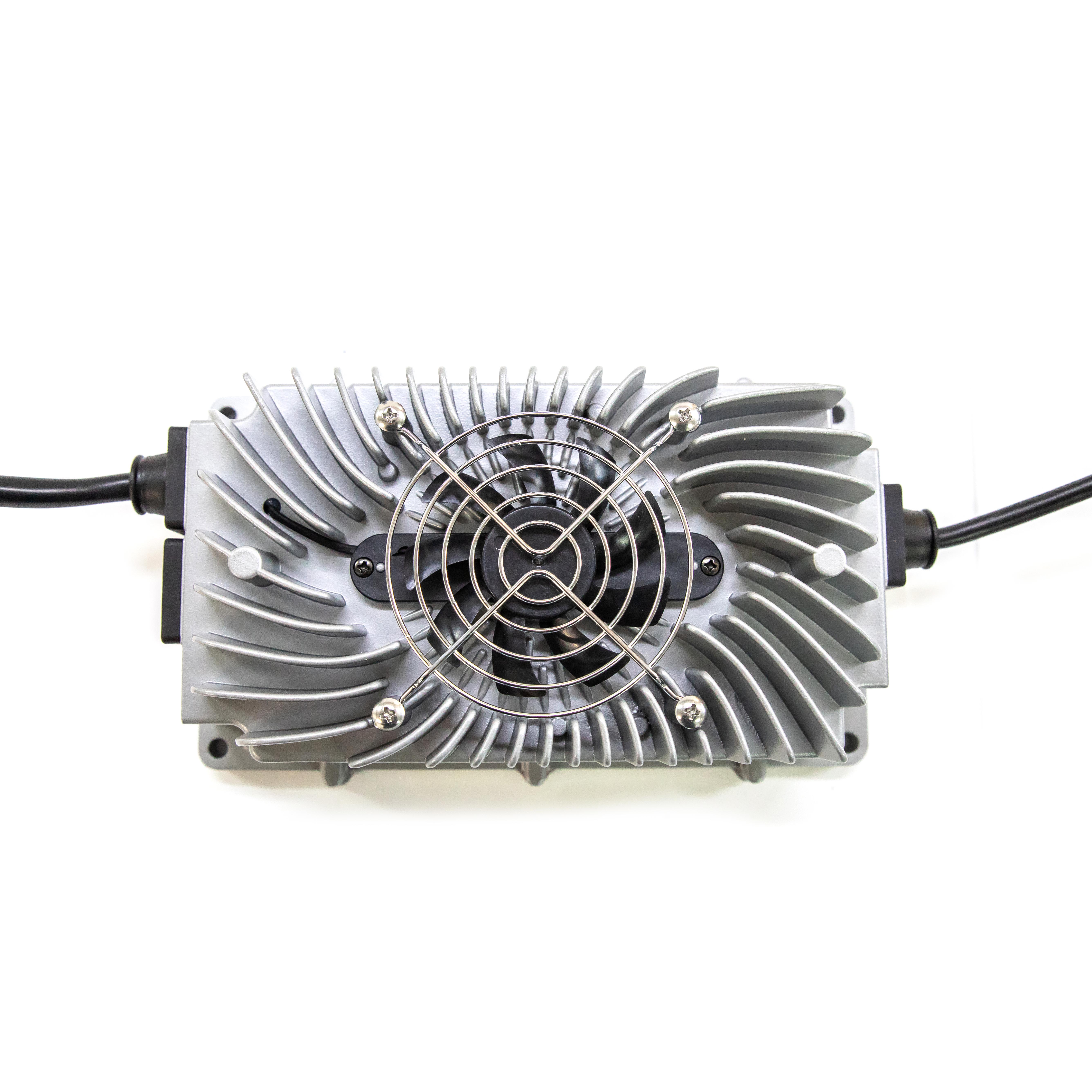

- Корпус: Алюминиевый, для эффективного теплоотвода.
- Габариты (Д x Ш x В): 230 x 135 x 77 мм
- Вес: 2,2 кг
- Входной кабель: Стандартная евровилка, длина 1,5 м

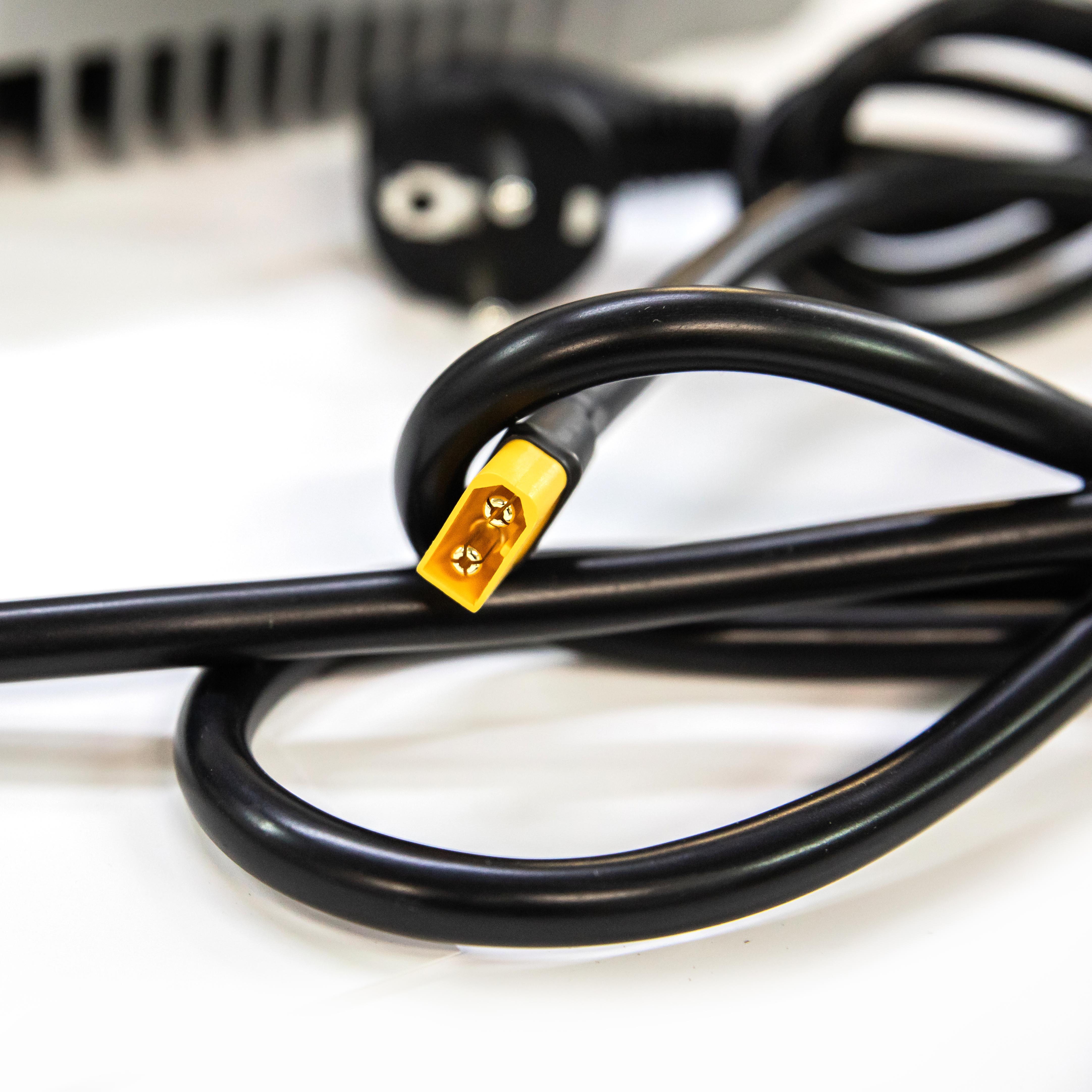

- Выходной кабель: Длина 1,5 м, разъем XT60
- Охлаждение: Встроенный вентилятор
Идеальное решение для зарядки аккумуляторов в электромобилях, лодках, системах альтернативной энергетики, промышленном и уличном оборудовании, где важна надежность и защита от воздействия окружающей среды.
