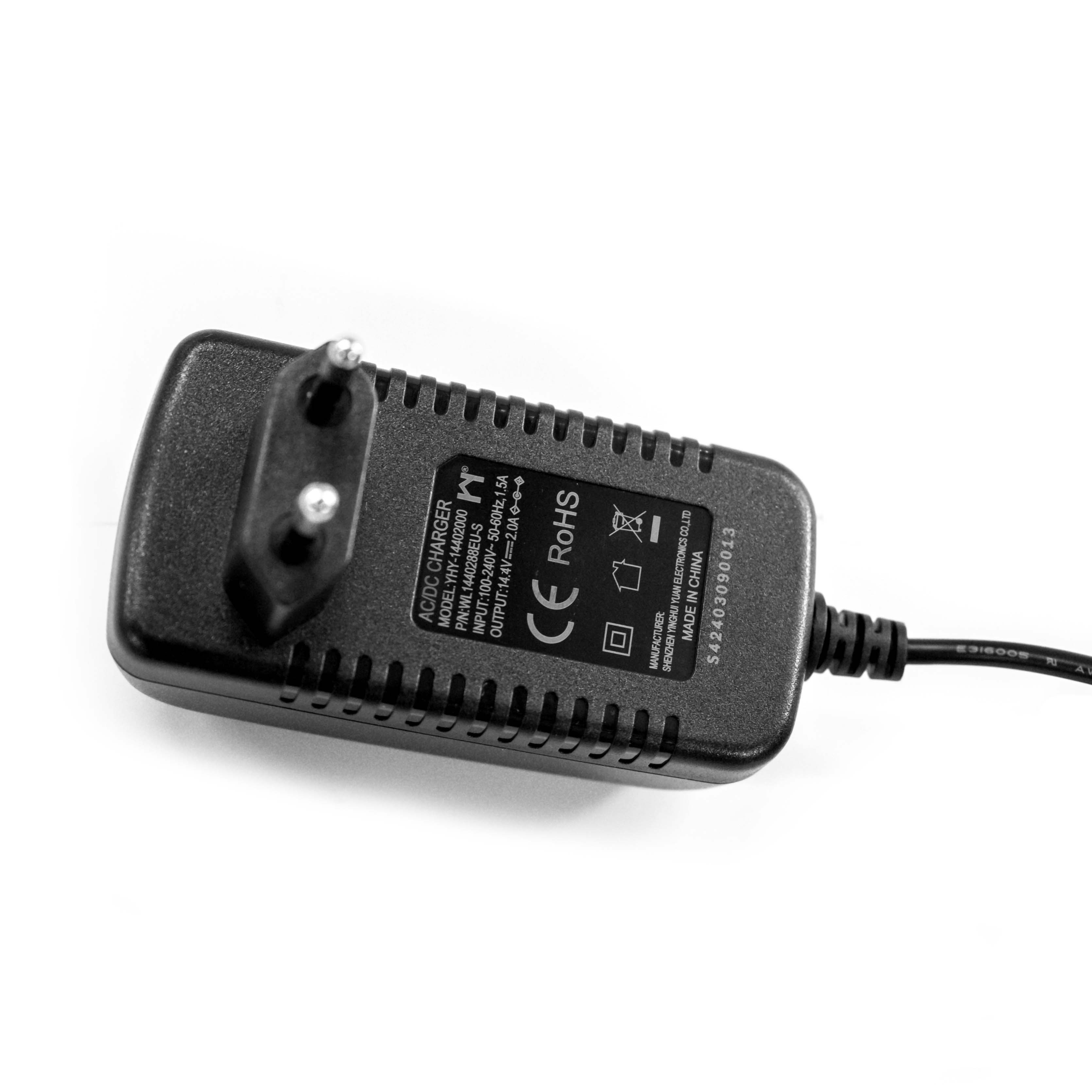

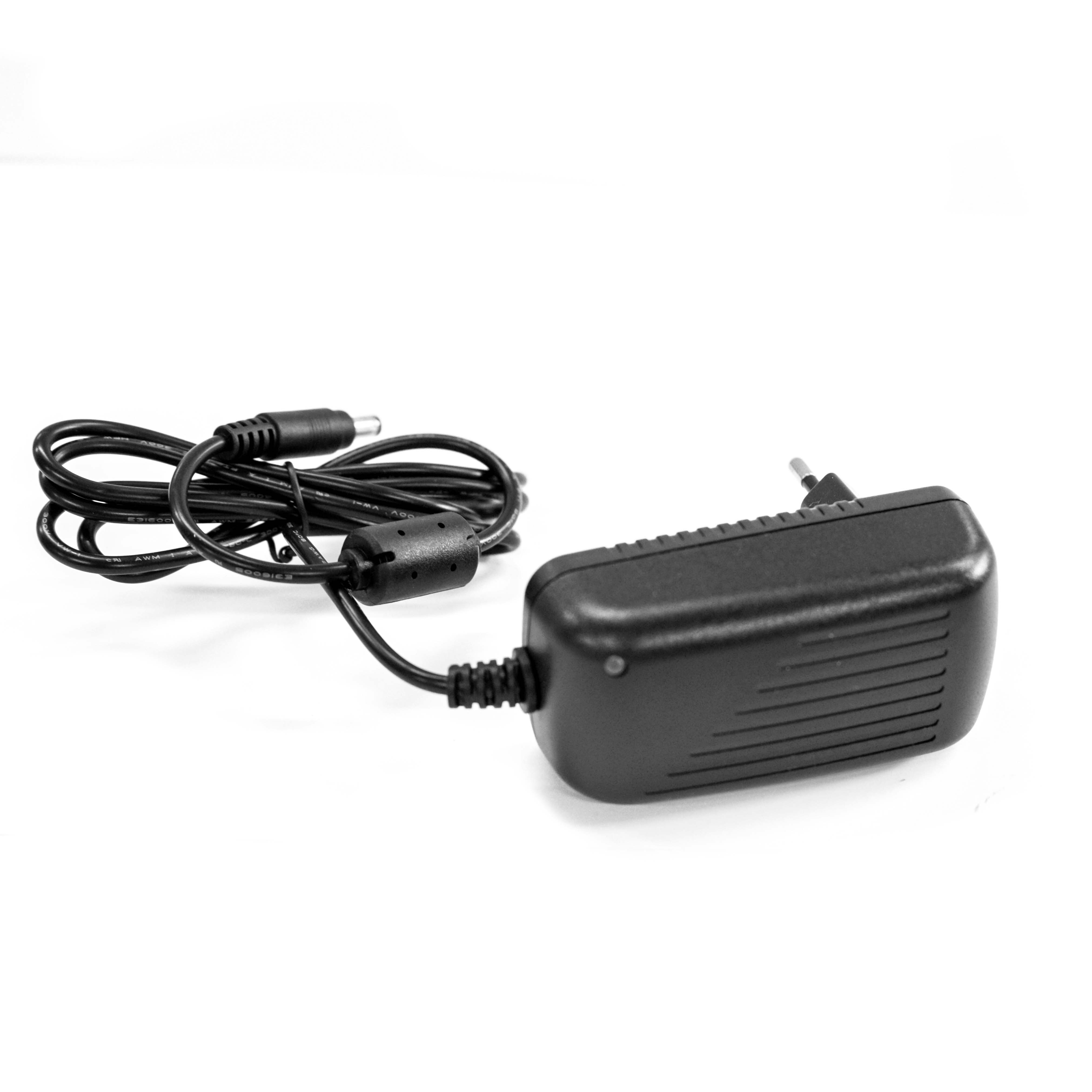

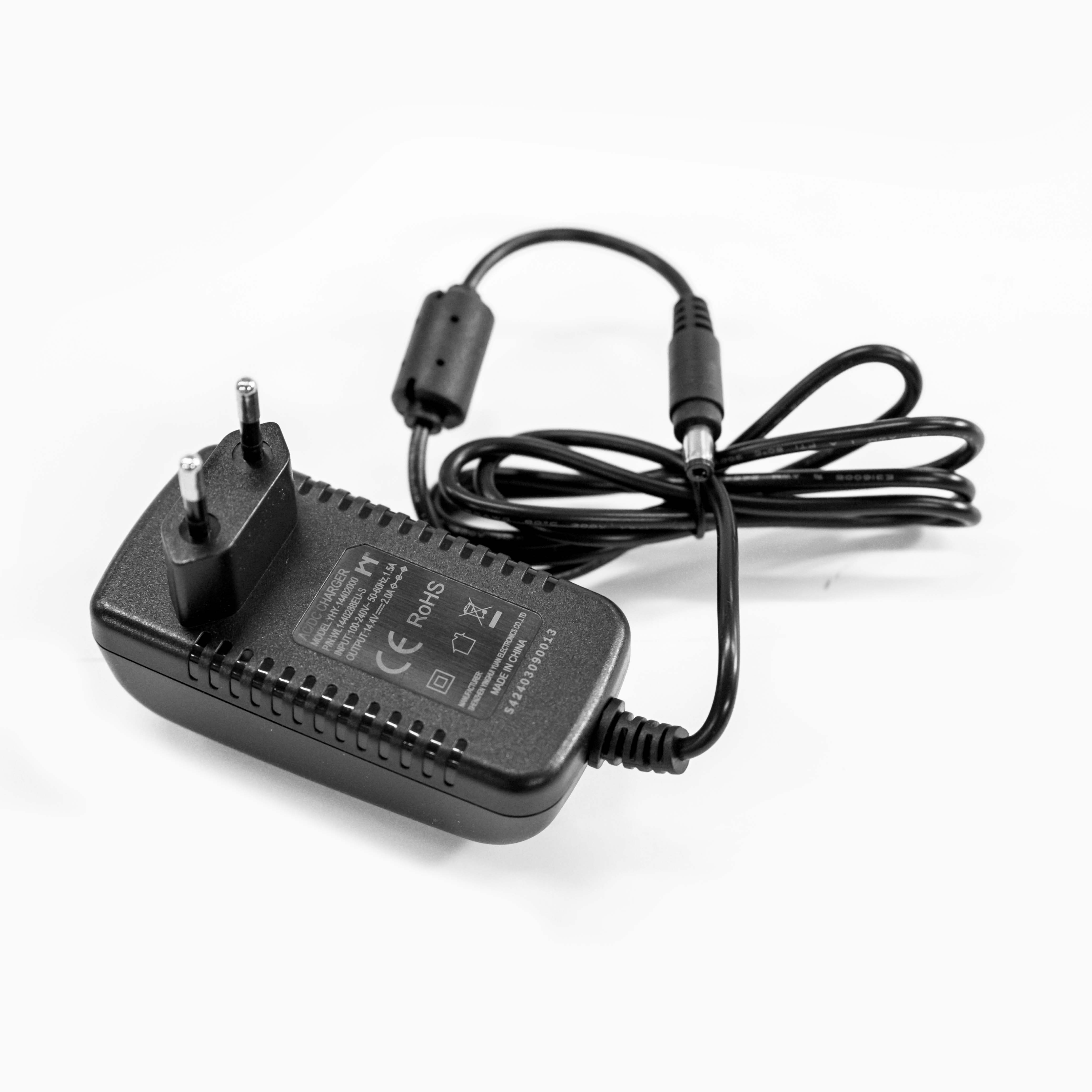

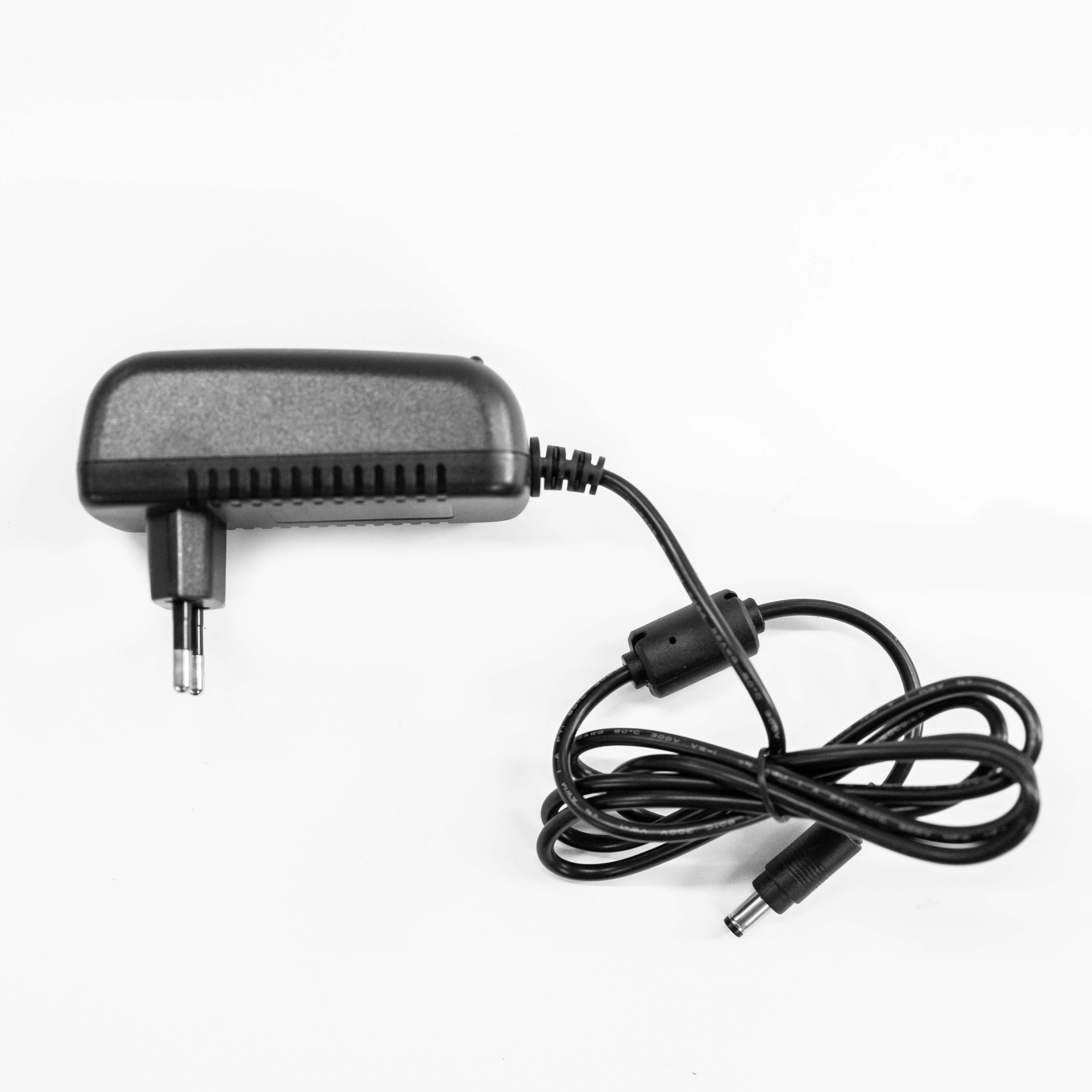

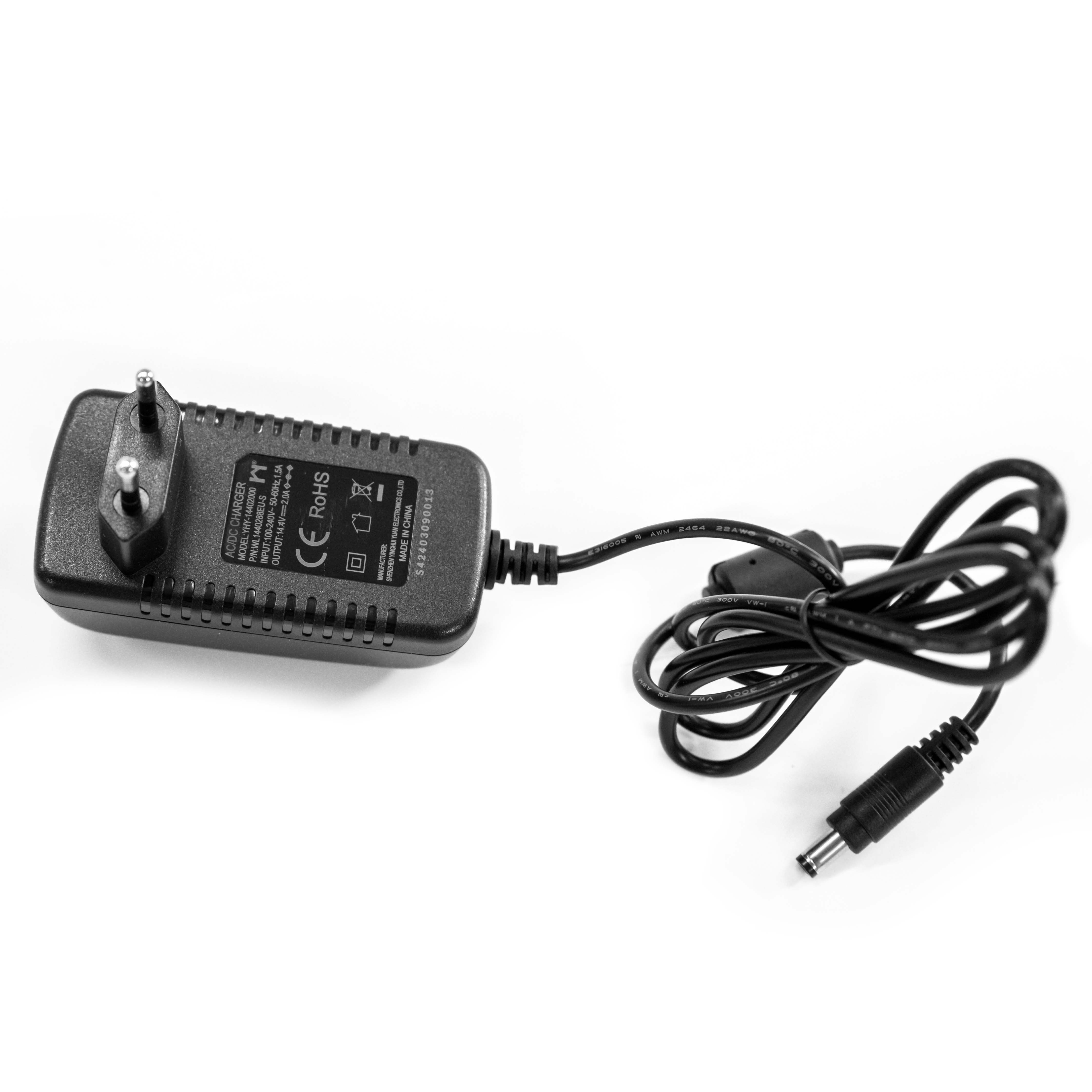

Надежное зарядное устройство для литий-ионных аккумуляторов
Входные характеристики
- Напряжение: AC 100-240 В (диапазон: 90-264 В)
- Ток: макс. 2 A
- Частота: 50/60 Гц (диапазон: 47-63 Гц)
- Пусковой ток: макс. 20 A (при 115 В)
- Потребление (без нагрузки): < 0,3 Вт
Выходные характеристики
- Напряжение: 14,4 В DC
- Ток: 2 А ± 0,15 А (режим постоянного тока)
- Мощность: макс. 28,8 Вт
- Пульсации и шум: < 150 мВ
- КПД: > 80% (полная нагрузка)
Индикация и зарядка
- Индикатор: Двухцветный светодиод (красный/зеленый)
- Готовность: Зеленый свет (питание подключено, аккумулятор не подключен)
- Зарядка: Красный свет (аккумулятор заряжается максимальным током)
- Завершение: Смена на зеленый (аккумулятор заряжен, ток падает до 200 ± 100 мА)
Защита и безопасность
- Защита от короткого замыкания: Автовосстановление
- Изоляция: > 20 мОм (первичная/вторичная цепи)
- Тест изоляции: AC 3000 В, 3 с, ток утечки < 5 мА
- Соответствие директивам:: CE, RoHS, EMC
Конструкция и кабель
- Входная вилка: Европейская (EU)
- Выходной разъем: DC 5,5 x 2,1 мм (центральный контакт +)
- Длина кабеля: ~1200 мм
- Кабель: UL2464 22AWG
- Цвет: Черный
Условия эксплуатации
- Рабочая температура: 0 °C ~ +40 °C
- Температура хранения: -20 °C ~ +60 °C
- Влажность: 5% - 65% (работа), 5% - 95% (хранение)
- Перегрев: Поверхность < 70 °C выше ambient
- Назначение: Только для использования внутри помещений!
Надежность: Устройство прошло тесты на вибрацию (MIL-STD-810D), падение с высоты 1000 мм и продолжительную работу на стенде (4 часа при 40 °C). Расчетный срок наработки на отказ (MTBF) составляет 50 000 часов при 25 °C.
