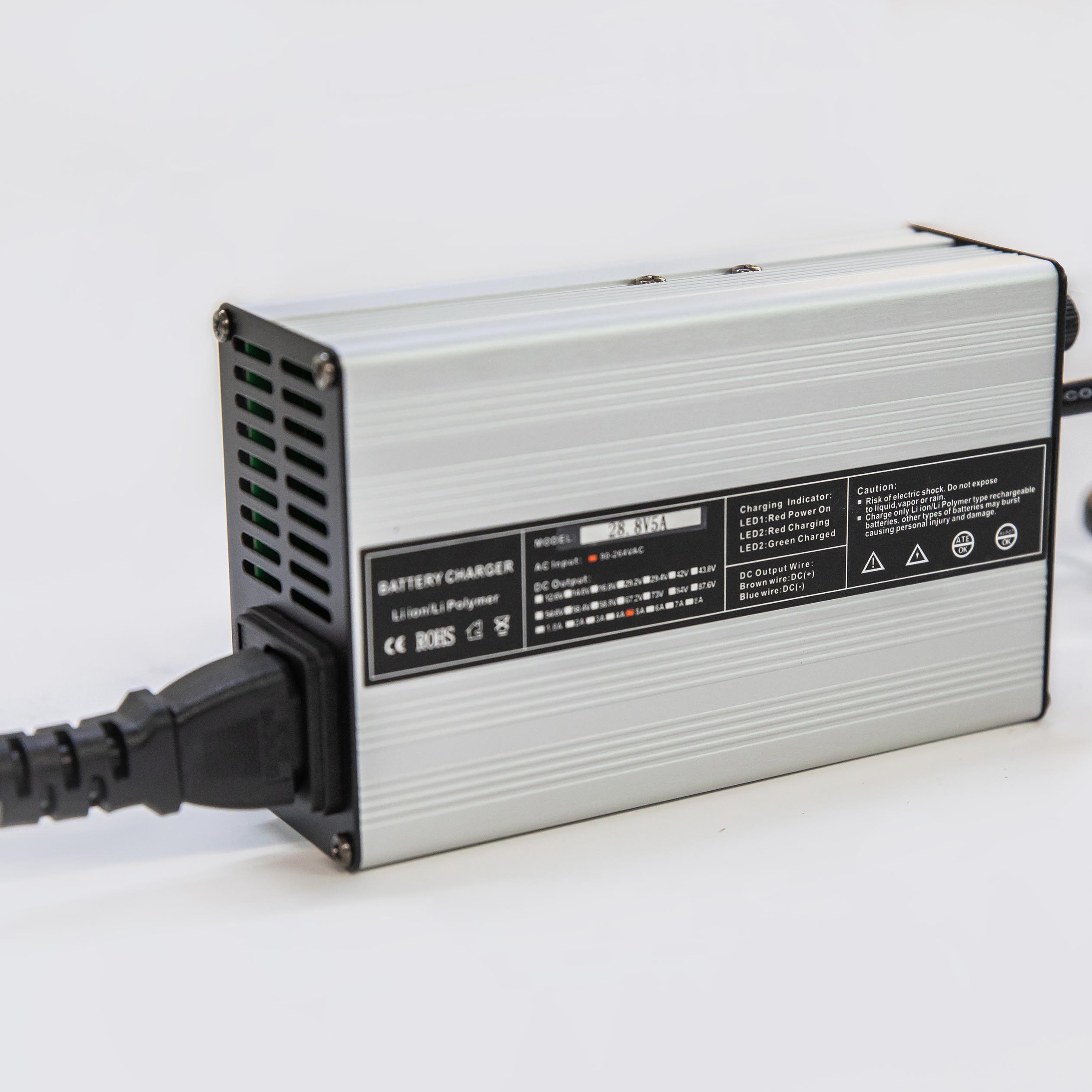

Компактное и эффективное зарядное устройство в алюминиевом корпусе для 24В LiFePO4 аккумуляторных систем. Предназначено для зарядки 8S литий-железо-фосфатных батарей. Идеально подходит для телекоммуникационного оборудования, систем резервного питания, электромобилей и другого оборудования, требующего надежного источника питания 24В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | YX-180W |
| Тип аккумулятора | 8S LiFePO4 (24В) |
| Напряжение заряда (CV) | 28,8В ± 0,2В |
| Ток заряда (CC) | 5А ± 3% |
| Выходная мощность | 144 Вт |
| Входное напряжение | 100-240 В перем. тока (опция 100-120В) |
| Частота сети | 50/60 Гц |
| КПД | ≥ 88% (при 110В/220В) |
| Ток перехода (окончание заряда) | 0,25А |
| Корпус | Алюминиевый |
| Охлаждение | Вентилятор |
| Вес | 1,0 кг |
| Габариты (Д x Ш x В) | 145 x 90 x 50 мм |
Процесс заряда и защита
Устройство реализует двухэтапный алгоритм заряда CC/CV (постоянный ток/постоянное напряжение), оптимальный для LiFePO4 батарей. Процесс завершается автоматически при снижении зарядного тока до 0,25А.
Комплексная система защиты:
- Защита от перенапряжения (OVP): Есть
- Защита от перегрузки по току (OCP): Есть (в режиме CC)
- Защита от короткого замыкания (SCP): Автоматическое восстановление после устранения неисправности
- Защита от обратной полярности: Блокировка работы при неправильном подключении
Индикация статуса
- LED1: Красный: Питание включено
- LED2: Красный: Идет зарядка
- LED2: Зеленый: Заряд завершен
Условия эксплуатации и безопасность
| Параметр | Значение |
|---|---|
| Рабочая температура | от -15°C до +45°C |
| Температура хранения | от -40°C до +70°C |
| Влажность | 5 – 95% |
| Рабочая высота над уровнем моря | до 3000 м |
| Электрическая прочность (вход-выход) | 1500 В перем. тока / 10 мА / 1 мин |
| Сопротивление изоляции | > 10 МОм при 500 В пост. тока |
| Ток утечки | < 5,0 мА (при 264 В) |
Надежность
- Наработка на отказ (MTBF): Не менее 20 000 часов (при +25°C, полной нагрузке и номинальном напряжении)
- Температура корпуса при испытаниях: ≤ 55°C после двух минут работы при +25°C
Комплектация
- Зарядное устройство YX-180W
- Сетевой кабель (1,5 м) с EU вилкой

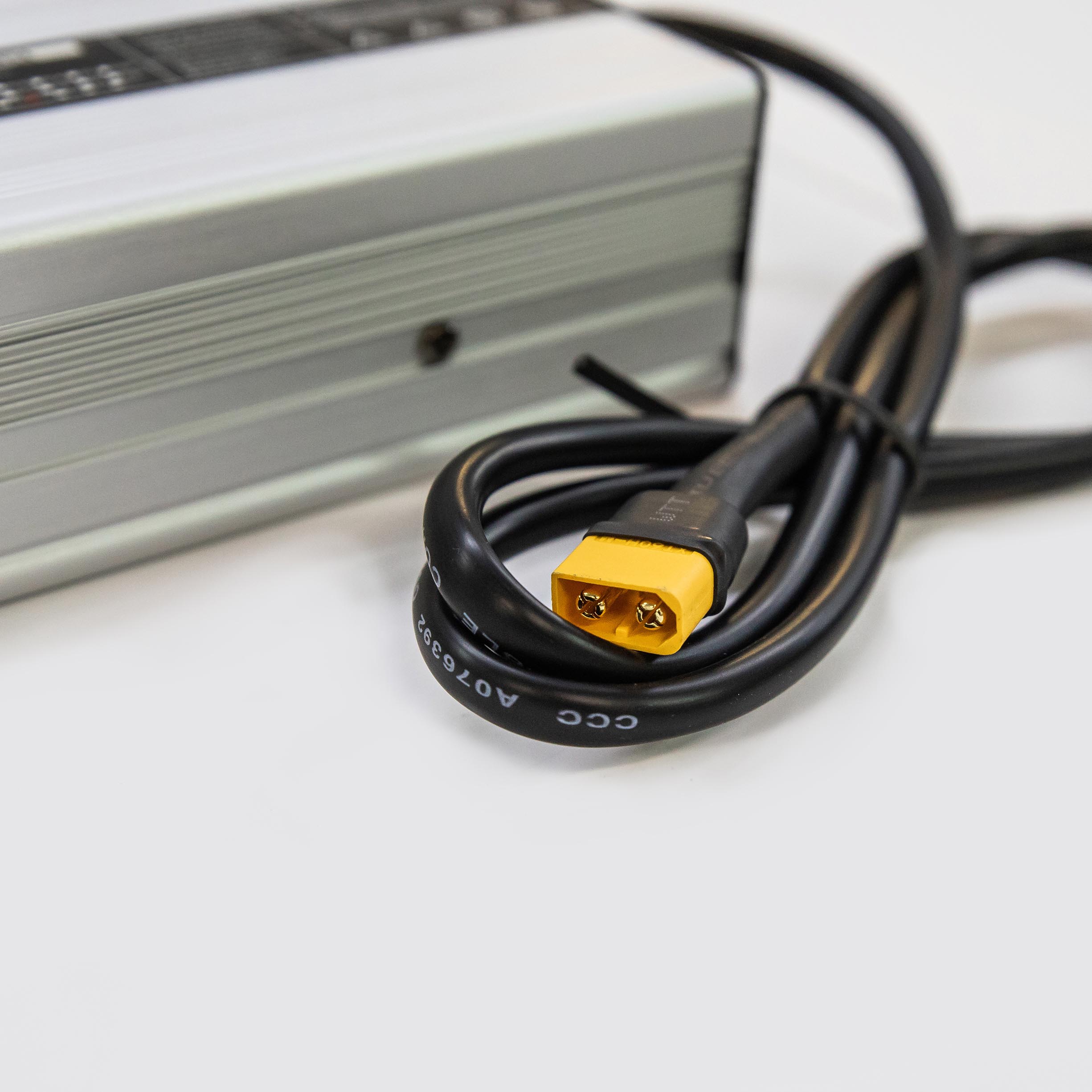

- Выходные провода (1,0 м) с разъемом Amass XT60
