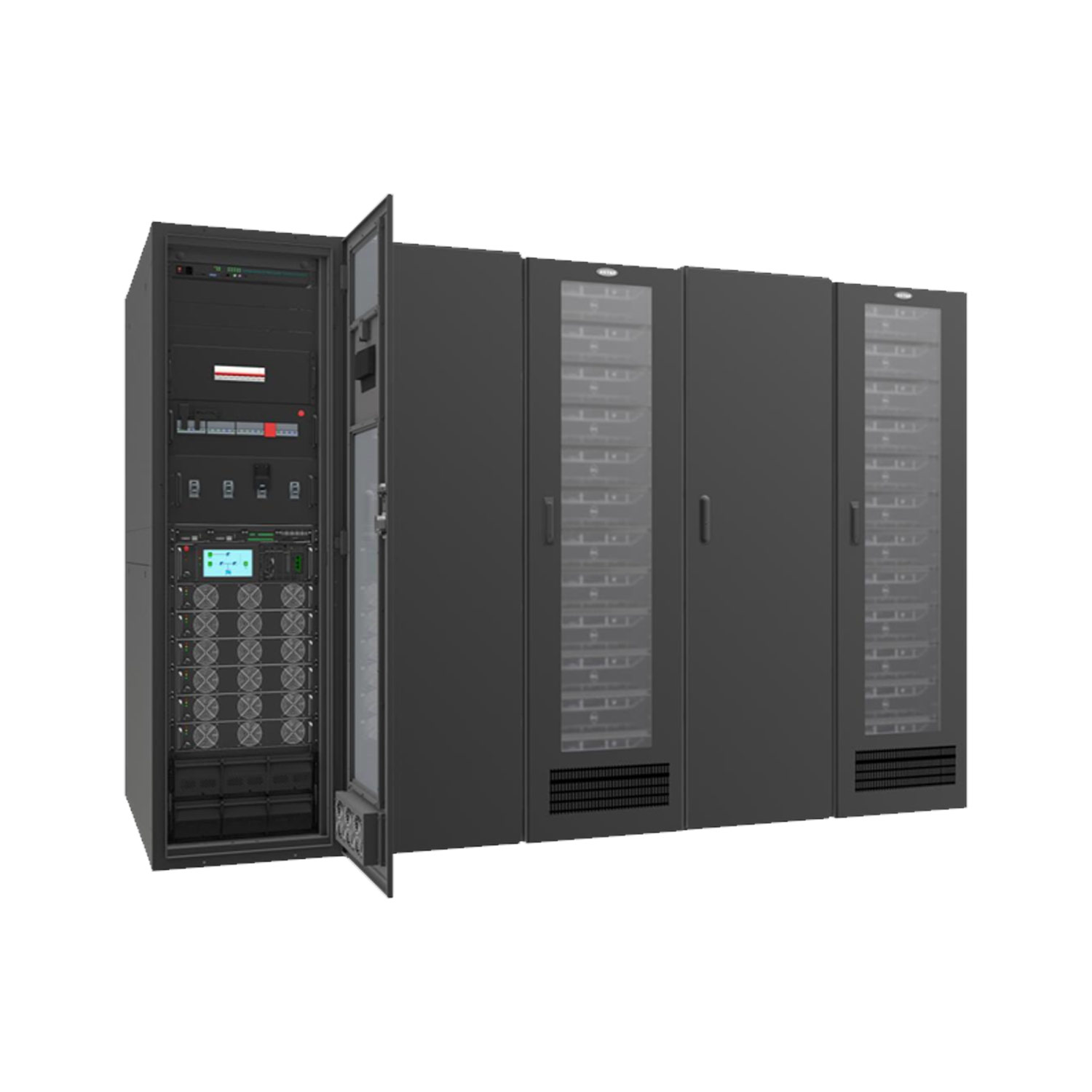

Модульный корпус (шасси) Advanced Energy HPM3300E предназначен для построения высоконадёжных систем бесперебойного питания с горячей заменой силовых модулей. Данная модель рассчитана на установку модулей общей мощностью 30 кВА (24 кВт) и поддерживает масштабирование в диапазоне 20–60 кВА. Идеальное решение для ИТ-инфраструктуры, ЦОД и промышленного оборудования, требующих максимальной отказоустойчивости и возможности расширения без остановки работы.
Назначение и масштабирование
Корпус-шасси (субрейк) для модульного ИБП. Предназначен для установки до 2–3 горячезаменяемых силовых модулей (зависит от мощности модулей). Позволяет создавать системы с резервированием N+X.
Общая ёмкость шасси: от 20 до 60 кВА.
Вариант исполнения: 30 кВА / 24 кВт (при установке соответствующих модулей).
Система поддерживает добавление модулей по мере роста нагрузки.
Вход/Выход: 3:3 (трёхфазный вход / трёхфазный выход)
Номинальное напряжение: 380/400/415 В
Частота: 50/60 Гц
Ключевые технические особенности
Все силовые модули, модуль байпаса и ECU (модуль управления) могут заменяться без отключения нагрузки и обесточивания шасси. Это обеспечивает беспрецедентную ремонтопригодность и время безотказной работы (MTBF).
Использование современной 3-уровневой топологии инвертора обеспечивает высокий КПД (до 95.8%) и низкий уровень гармонических искажений на выходе, что критично для питания современного серверного и телекоммуникационного оборудования.
Оснащён разъёмом для подключения кнопки аварийного отключения, позволяющей мгновенно обесточить нагрузку в экстренной ситуации.
Интеллектуальное управление и мониторинг
Поддерживает возможность подключения двух независимых источников питания (основной и байпасный вводы), что повышает надёжность системы за счёт резервирования питающих линий.
Оснащён широким набором портов для мониторинга и удалённого управления: RS232, RS485, параллельный порт, порт сухих контактов, слот для SNMP-карты, разъём для датчика температуры батарей.
Полностью совместим с генераторными установками. Поддерживает экономичный режим ECO для снижения энергопотребления, а также режим частотного преобразователя (50/60 Гц).
Защитные функции
Обеспечивает комплексную защиту от короткого замыкания, перегрузки по мощности, перегрева, а также от перезаряда и глубокого разряда аккумуляторных батарей.
При выходе инвертора из строя или критической перегрузке нагрузка автоматически и бесшовно переключается на питание от байпасной линии, обеспечивая непрерывность питания.
Технические характеристики (шасси)
| Модель шасси | HPM3300E Subrack (20~60 кВА) |
| Мощность (в данной конфигурации) | 30 кВА / 24 кВт |
| Максимальное количество модулей | 2 (стандартно) / 3 (с резервированием 2+1) |
| Номинальное входное/выходное напряжение | 380/400/415 В (3Ph+N+PE) |
| Диапазон входного напряжения (без снижения мощности) | 305–485 В |
| Диапазон входного напряжения (со снижением мощности до 40%) | 138–305 В |
| Коэффициент мощности (выход) | 1.0 |
| Максимальный КПД | 95.8% |
| Количество батарей (общая шина) | 30–50 шт. (с нейтралью) |
| Габариты (Ш × Г × В) | 485 × 850 × 353 мм (8U) |
Комплектация и особенности поставки
- Пустой корпус-шасси HPM3300E (субрейк) на 30 кВА (без силовых модулей и батарей)
- Встроенный модуль управления (ECU)
- Встроенный статический байпас
- Комплект шин для подключения внешних батарейных шкафов
- Инструкция по монтажу и эксплуатации на русском языке
Применение и совместимость
Данное шасси является идеальной основой для построения модульных ИБП-систем малой и средней мощности. Подходит для защиты:
Важно: Для полноценной работы в корпус необходимо установить силовые модули HPM3300E соответствующей мощности (10/15/20/25/30 кВА) и подключить внешний батарейный шкаф. Силовые модули и батареи заказываются отдельно.
Производитель: KSTAR по заказу ООО "Эдванст Энерджи". Шасси имеет универсальный дизайн для установки в стандартную 19-дюймовую стойку (8U).
