Общая информация

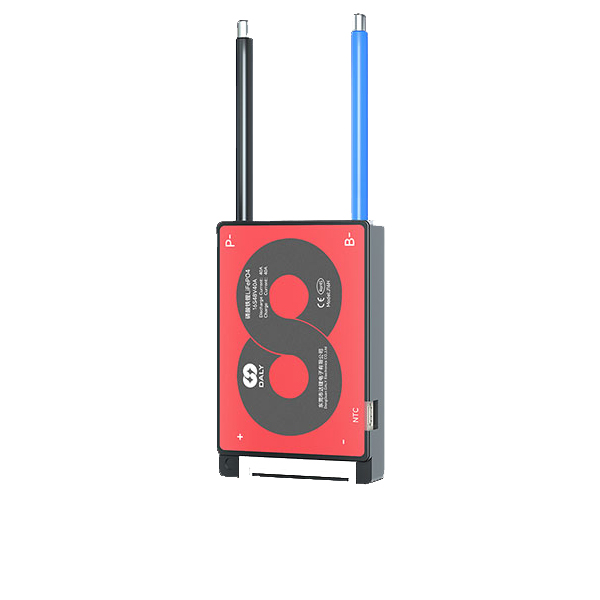

Модель: DL-116H3-TJ
Назначение: Система управления батареями (BMS) для литиевых аккумуляторов
Поддерживаемые типы батарей: LiFePO4
Количество последовательных элементов (S): 8
Номинальный ток: 40A
Данная система управления батареями (BMS) специально разработана для литиевых аккумуляторов. Она обеспечивает сбор, обработку и хранение информации о состоянии аккумуляторного блока в режиме реального времени, гарантируя безопасность, доступность и стабильность работы аккумуляторной системы.
Ключевые особенности
Структура и подключение
BMS имеет компактные размеры 75×48×14 мм и включает следующие интерфейсы:
Интерфейсы подключения
| Интерфейс | Обозначение | Назначение |
|---|---|---|
| B-интерфейс | B- | Подключение к отрицательной клемме аккумулятора |
| P-интерфейс | P- | Подключение к отрицательной клемме зарядного/разрядного устройства |
| Интерфейс балансировки | B0, B1+, B2+, ... | Подключение к точкам измерения напряжения на каждой ячейке |
Провода и кабели
| Наименование | Спецификация | Количество |
|---|---|---|
| P- провод | 15А с 16AWG / 20А с 14AWG, 100mm, черный | 1 |
| B- провод | 15А с 16AWG / 20А с 14AWG, 100mm, черный | 1 |
| Провода подключения | В зависимости от количества S (см. спецификацию) | 1 комплект |
| Кабель NTC | С разъемом GH1.25 4Pin, 250 мм | 1 (опционально) |
Меры предосторожности
- BMS для разных типов батарей (NMC/LFP) нельзя смешивать
- Используйте только кабели, предоставленные производителем
- Принимайте меры против статического электричества при работе с BMS
- Не допускайте прямого контакта теплоотвода BMS с элементами питания
- Не разбирайте и не заменяйте компоненты BMS самостоятельно
- Избегайте контакта теплоотвода с сердечником батареи и никелевой полосой
- Не используйте две BMS последовательно или параллельно
Гарантия
На все BMS для литиевых аккумуляторов предоставляется годовая гарантия. В случае повреждения, вызванного человеческим фактором, оплачивается техническое обслуживание.
Примечание
Продукция проходит строгий заводской контроль и тестирование, но из-за различных условий эксплуатации (особенно при высоких/низких температурах, под прямыми солнечными лучами) возможны отказы BMS. Рекомендуется использовать BMS в благоприятной среде и выбирать модели с определенным запасом по характеристикам.
