Общая информация

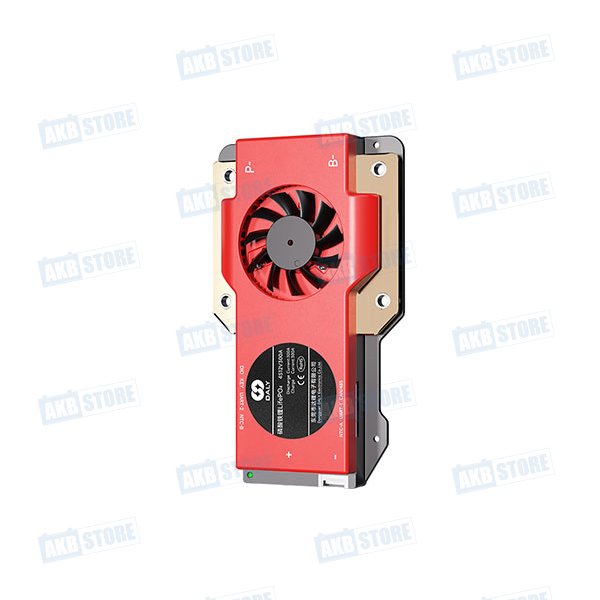

Модель: DL-R24S3-FTJ
Назначение: Интеллектуальная система управления батареями (BMS) для литиевых аккумуляторов LiFePO4
Поддерживаемые типы батарей: LiFePO4
Количество последовательных элементов (S):16S
Номинальный ток: 500А
Коммуникационные интерфейсы: CAN
Введение
Данная интеллектуальная система управления батареями (BMS) представляет собой передовое решение для литиевых аккумуляторов. Она обеспечивает комплексный мониторинг, управление и защиту аккумуляторных блоков в режиме реального времени, гарантируя безопасность, надежность и долговечность работы энергетической системы.
Ключевые особенности серии
Технические параметры
Параметры заряда и балансировки
| Параметр | Значение | Единицы | Примечание |
|---|---|---|---|
| Номинальный ток разряда | 150-200 | A | |
| Напряжение заряда | 3.65 × n | B | n - количество элементов |
| Номинальный ток заряда | 150-200 | A | |
| Напряжение включения балансировки | 3.4 | B | Можно установить |
| Разница напряжений включения | ≥20 | mВ | Можно установить |
| Ток балансировки | 100±30 | mA |
Многоуровневая защита от перезаряда (на ячейку)
Уровень 1 (Сигнал)
Срабатывание: 3.65±0.05В
Отключение: 3.55±0.05В
Уровень 2 (Защита)
Срабатывание: 3.75±0.05В
Отключение: 3.65±0.05В
Уровень 3 (Авария)
Срабатывание: 3.8±0.05В
Отключение: 3.7±0.05В
Многоуровневая защита от переразряда (на ячейку)
Уровень 1 (Сигнал)
Срабатывание: 2.3±0.05В
Отключение: 2.4±0.05В
Уровень 2 (Защита)
Срабатывание: 2.2±0.05В
Отключение: 2.3±0.05В
Уровень 3 (Авария)
Срабатывание: 2.1±0.05В
Отключение: 2.2±0.05В
Защита от перегрузки по току
| Номинальный ток | Уровень 1 (Сигнал) | Уровень 2 (Защита) | Уровень 3 (Авария) |
|---|---|---|---|
| 250A | 300±3%А @ 1±0.8s | 375±3%А @ 1±0.8s | 500±3%А @ 1±0.8s |
| 300A | 360±3%А @ 1±0.8s | 450±3%А @ 1±0.8s | 600±3%А @ 1±0.8s |
| 400A | 480±3%А @ 1±0.8s | 600±3%А @ 1±0.8s | 800±3%А @ 1±0.8s |
| 500A | 680±3%А @ 1±0.8s | 750±3%А @ 1±0.8s | 1000±3%А @ 1±0.8s |
Температурная защита
| Тип защиты | Уровень 1 (Сигнал) | Уровень 2 (Защита) | Уровень 3 (Авария) |
|---|---|---|---|
| Высокая температура заряда | 60±3°C | 65±3°C | 75±3°C |
| Высокая температура разряда | 65±3°C | 70±3°C | 75±3°C |
| Низкая температура заряда | -30±3°C | -35±3°C | -40±3°C |
| Низкая температура разряда | -30±3°C | -35±3°C | -40±3°C |
Дополнительные параметры защиты
| Параметр | Значение | Единицы |
|---|---|---|
| Защита от короткого замыкания | 10-500 | мкс |
| Защита от перегрева MOSFET | 90±3°C / 100±3°C / 110±3°C | °C |
| Сигнал о разнице напряжений | 0.5В / 0.8В / 1В | В |
| Сигнал о разнице температур | 10±2°C / 15±2°C / 20±2°C | °C |
Коммуникационные возможности
UART
Протокол по умолчанию для связи с Bluetooth, дисплеями, главным компьютером
RS485 (опционально)
Специальный протокол Daly, скорость 9600bps
CAN (опционально)
Протокол Daly CAN, скорость 250 кб/с
Внешние модули
Поддержка Bluetooth, WiFi, GPS, зуммера, ключевого переключателя, дисплея
Индикация состояния
| Режим работы | Индикация светодиода |
|---|---|
| Выключение/спящий режим | Свет выключен |
| Разряд | Мигание: 0.5с вкл / 2.5с выкл (цикл 3с) |
| Заряд | Мигание: 0.5с вкл / 0.5с выкл (цикл 1с) |
| Ожидание (без заряда/разряда) | Мигание: 0.5с вкл / 9.5с выкл (цикл 10с) |
Параметры надежности
| Параметр | Значение |
|---|---|
| Точность определения напряжения | ≤15 мВ |
| Точность определения тока | ≤3% FSR |
| Точность определения температуры | ≤2°C |
| Хранение информации | До 90/400 сообщений (128 Кбайт/512 Кбайт EEPROM) |
| Рабочая температура | -30°C ~ 70°C |
| Потребляемый ток в работе | ≤50 мА |
| Потребляемый ток в спящем режиме | <800 мкА |
| Время до сна | 3600с (настраивается) |
| Максимальная мощность для внешних аксессуаров | 6W |
| Внутреннее сопротивление главной цепи | <20 мОм |
Меры предосторожности
- BMS для разных типов батарей (NMC/LFP) нельзя смешивать
- Используйте только кабели, предоставленные производителем
- Принимайте меры против статического электричества при работе с BMS
- Не допускайте прямого контакта теплоотвода BMS с элементами питания
- Не разбирайте и не заменяйте компоненты BMS самостоятельно
- Избегайте контакта теплоотвода с сердечником батареи и никелевой полосой
- При отсоединении кабеля нажимайте на защёлку, чтобы не повредить провод
Гарантия и поддержка
На все BMS для литиевых аккумуляторов предоставляется годовая гарантия. В случае повреждения, вызванного человеческим фактором, предоставляется платное техническое обслуживание.
Для загрузки руководства пользователя и приложения посетите: https://www.dalyelec.com/support.html
