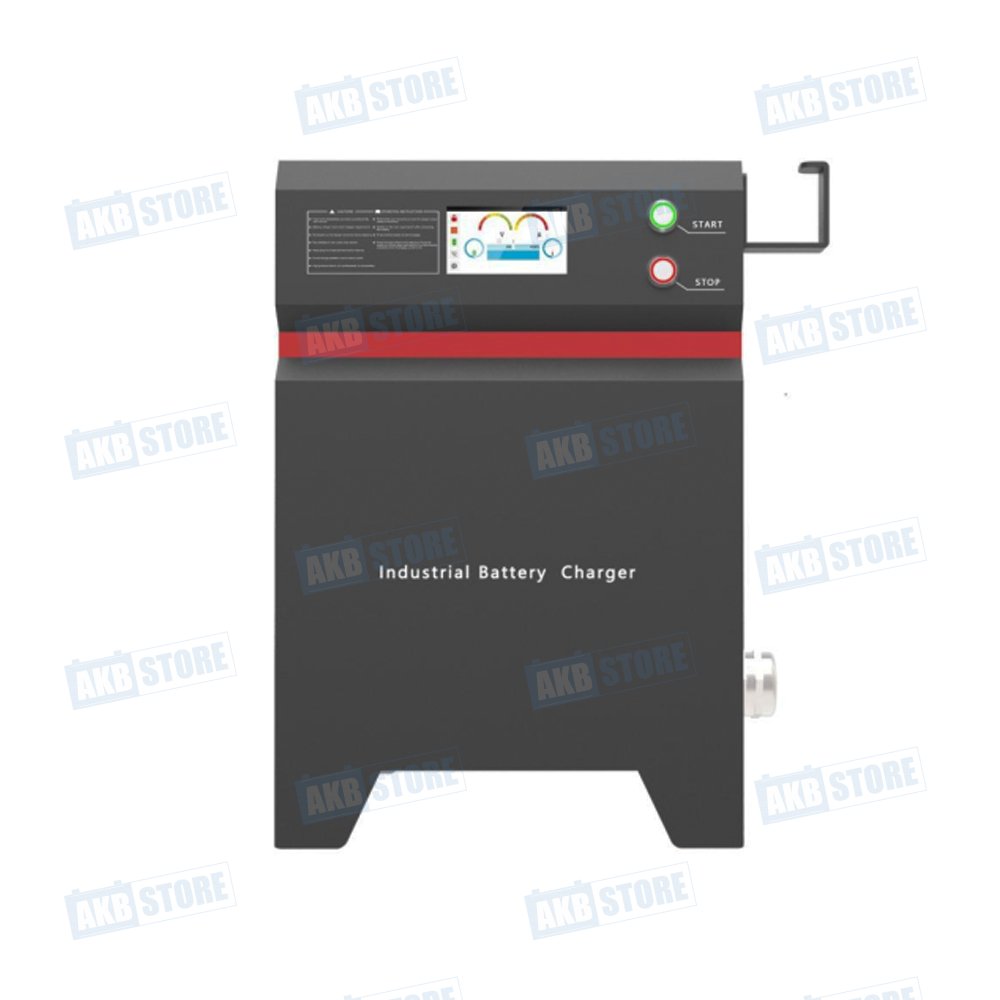

Профессиональное зарядное устройство серии ADY6107 предназначено для быстрой и безопасной зарядки промышленных литиевых аккумуляторов. Сочетает высокую мощность (до 6 кВт), компактные габариты и интеллектуальную систему управления с поддержкой CAN-коммуникации. Трехфазный вход 380В AC, выход 24В/200A. Устройство соответствует стандартам RoHS и CE.
Ключевые преимущества
КПД ≥90% при номинальных входных и выходных параметрах. Коэффициент мощности ≥0.98. Максимальная выходная мощность 6000 Вт.
Полный набор защит: от перегрева (≥95°C), КЗ, перегрузки по току/напряжению. Защита от потери фазы и обратной фазы. Система автовосстановления после сбоев.
Сенсорный экран для мониторинга и управления. Поддержка CAN-коммуникации с BMS аккумулятора. Точность напряжения ±5%, точность тока ±2%.
Технические характеристики
| Входные параметры (AC) | |
|---|---|
| Номинальное напряжение | 380Vac (L1+L2+L3+N+PE) |
| Диапазон напряжений | ±10% |
| Частота | 47–63 Гц |
| Входной ток | ≤30A (суммарный), ≤15A (на фазу) |
| Длина кабеля | 3 м |
| Выходные параметры (DC) | |
|---|---|
| Номинальное напряжение | 24В |
| Диапазон напряжения | 16-30В (регулируется через коммуникацию) |
| Ток | 200A |
| Мощность | 6 кВт (макс.) |
| Точность напряжения | ±5% |
| Точность тока | ±2% |
| Пульсация напряжения | ≤±1%Vo(p-p) (20MHz) |
| Разъем | REMA 320A (DIN) |
| Длина кабеля | 3 м (сечение 70 мм²) |
| Коммуникация | |
|---|---|
| Метод коммуникации | CAN |
| Протокол | Предоставляется заказчиком (для связи с BMS аккумулятора) |
Защитные функции
Перенапряжение: ≥476Vac
Пониженное напряжение: ≤285Vac
Потеря фазы/обратная фаза: есть
Перенапряжение: ≥105% (блокировка, требуется перезапуск)
Пониженное напряжение: ≤16Vdc
Перегрузка по току: ≥110% Io
Короткое замыкание: самовосстановление
Перегрев: ≥95°C (радиатор на стороне выхода)
Обрыв вентилятора: обнаружение неисправности
Рабочие условия
Рабочая: от -20°C до +45°C
Хранение: от -40°C до +70°C
Относительная влажность: 0-93% (без конденсации)
Принудительное воздушное охлаждение
Степень защиты: IP20
Габаритные размеры и вес
| Размеры (без монтажных ушей) | 420 × 275 × 630 мм (допуск ±5мм) |
| Размеры (с монтажными ушами) | 500 × 275 × 630 мм (допуск ±5мм) |
| Вес нетто | <30 кг |
| Вес брутто (в упаковке) | <45.5 кг |
Комплектация
- Зарядное устройство ADY6107
- Входной кабель 3 м с вилкой SF-025 (32A)
- Выходной кабель 3 м (70 мм²) с разъемом REMA 320A
- Документация
Применение
Зарядное устройство ADY6107 идеально подходит для использования в различных промышленных applications:
Произведено компанией Shenzhen ADY Power Tech. Co., Ltd с гарантией качества. Соответствует стандартам RoHS и CE.
