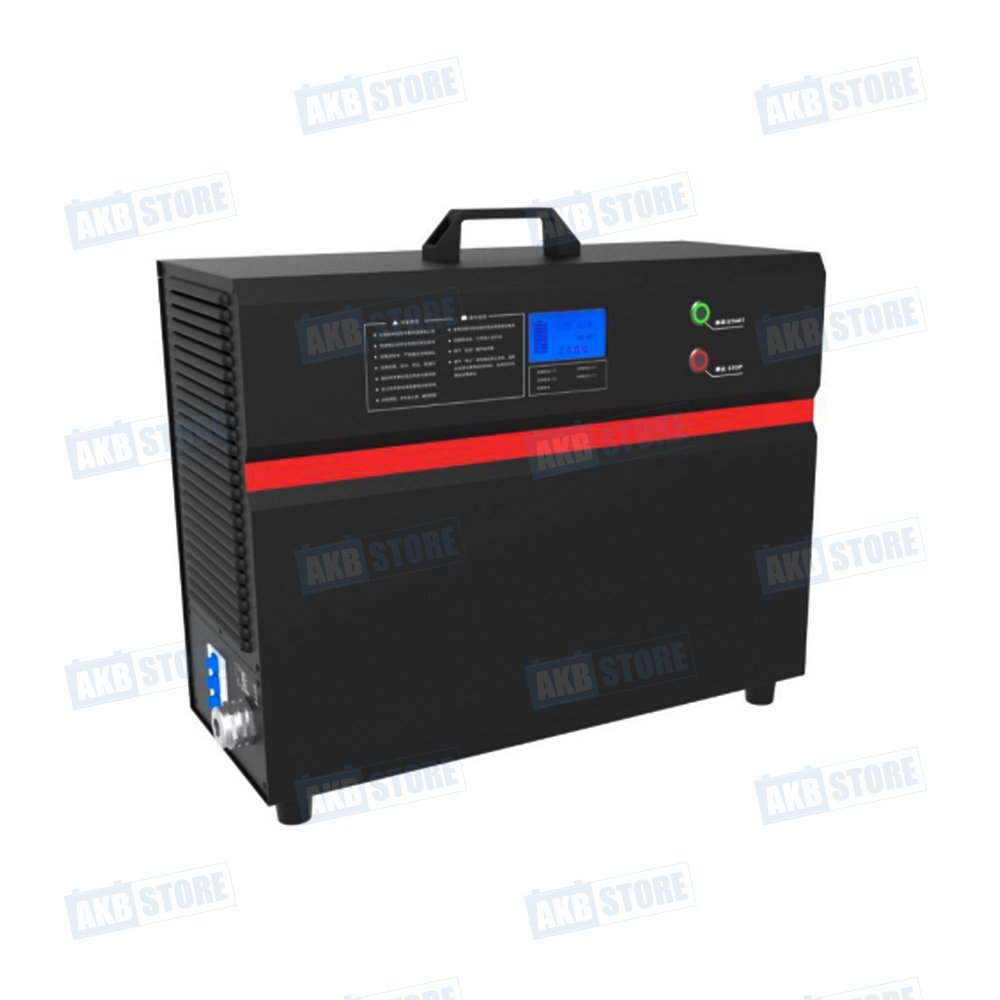

Профессиональное промышленное зарядное устройство высокой мощности с сенсорным экраном и CAN-коммуникацией. Предназначено для быстрой зарядки 48В литиевых аккумуляторных систем. Трехфазное входное питание 380В обеспечивает высокую эффективность и мощность до 6 кВт. Соответствует стандартам CE и RoHS.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | ADY6108 |
| Входное напряжение | 380 В перем. тока 3 фазы (диапазон: ±10%) |
| Входной ток (макс.) | ≤30 А (суммарный), ≤15 А на фазу |
| Длина входного кабеля | 3 м |
| Выходное напряжение | 48 В DC (диапазон: 32-60 В) |
| Выходной ток | 100 А |
| Выходная мощность | 6 кВт |
| Точность напряжения | ±5% |
| Точность тока | ±2% |
| Пульсации напряжения | ≤±1% Vo (пиковое значение) |
| КПД | ≥90% |
| Коэффициент мощности | ≥0,99 |
| Габариты (Д x Ш x В) | 420 x 290 x 630 мм (без монтажных ушей) |
| Вес нетто/брутто | <30 кг / <45,5 кг |
Коммуникация и управление
- Интерфейс связи: CAN
- Протокол связи: предоставляется заказчиком (обмен данными с BMS аккумулятора)
- Дисплей: Сенсорный экран для мониторинга и управления
- Охлаждение: Принудительное воздушное
- Степень защиты: IP21
- Класс загрязнения: II
Комплексная система защиты
| Функция защиты | Параметры срабатывания | Тип восстановления |
|---|---|---|
| Защита от перенапряжения на входе | ≥476 В перем. тока | Автоматическое |
| Защита от пониженного напряжения на входе | ≤285 В перем. тока | Автоматическое |
| Защита от перегрузки по току на выходе | ≥110% от номинального тока | Автоматическое |
| Защита от перенапряжения на выходе | ≥105% от номинального напряжения | Блокировка (требуется перезапуск) |
| Защита от перегрева | ≥95°C (радиатор на выходе) | Автоматическое |
| Защита от короткого замыкания | Да | Автоматическое |
| Защита от обрыва/перепутывания фаз | Да | Автоматическое |
| Обрыв связи | Отключение через 5с | — |
Индикация состояния на сенсорном экране
Самодиагностика: Проверка состояния аккумулятора и зарядного устройства
Готов: Внешняя среда в норме, можно заряжать
Зарядка: Идет процесс заряда
Остановка заряда: Аккумулятор не соответствует условиям полного заряда
Авария входа: Напряжение питания выше или ниже требуемого
Перегрев модулей: Температура модулей зарядного устройства выше уставки
Короткое замыкание выхода: Короткое замыкание выхода модуля зарядного устройства
Неисправность вентилятора: Аномальная работа вентилятора модуля
Подключите аккумулятор: Напряжение аккумулятора не обнаружено, связь не установлена
Заряд завершен: SOC = 100% или напряжение заряда достигло 98% от уставки
Перегрев аккумулятора: BMS обнаружил аномалию и выдал команду перегрева
Ошибка последовательности фаз: Обнаружен обрыв/перепутывание фаз на входе
Условия эксплуатации
| Параметр | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|
| Рабочая температура | -20 | 25 | 45 | °C |
| Температура хранения | -40 | 25 | 70 | °C |
| Влажность | 0 | — | 93 | % |
Комплектация и подключение
- Входной разъем: 5-контактный (L1, L2, L3, N, PE), 32А, IP44
- Входной кабель: 3 м, 4 мм² на жилу (цветовая маркировка: L1-коричневый, L2-черный, L3-серый, N-синий, PE-зелено-желтый)
- Выходной разъем: REMA 160A
- Выходной кабель: 3 м, 50 мм²
Примечание по безопасности: Данное зарядное устройство является прибором высокой мощности. Перед использованием убедитесь, что клемма PE переменного тока правильно подключена к заземлению.
