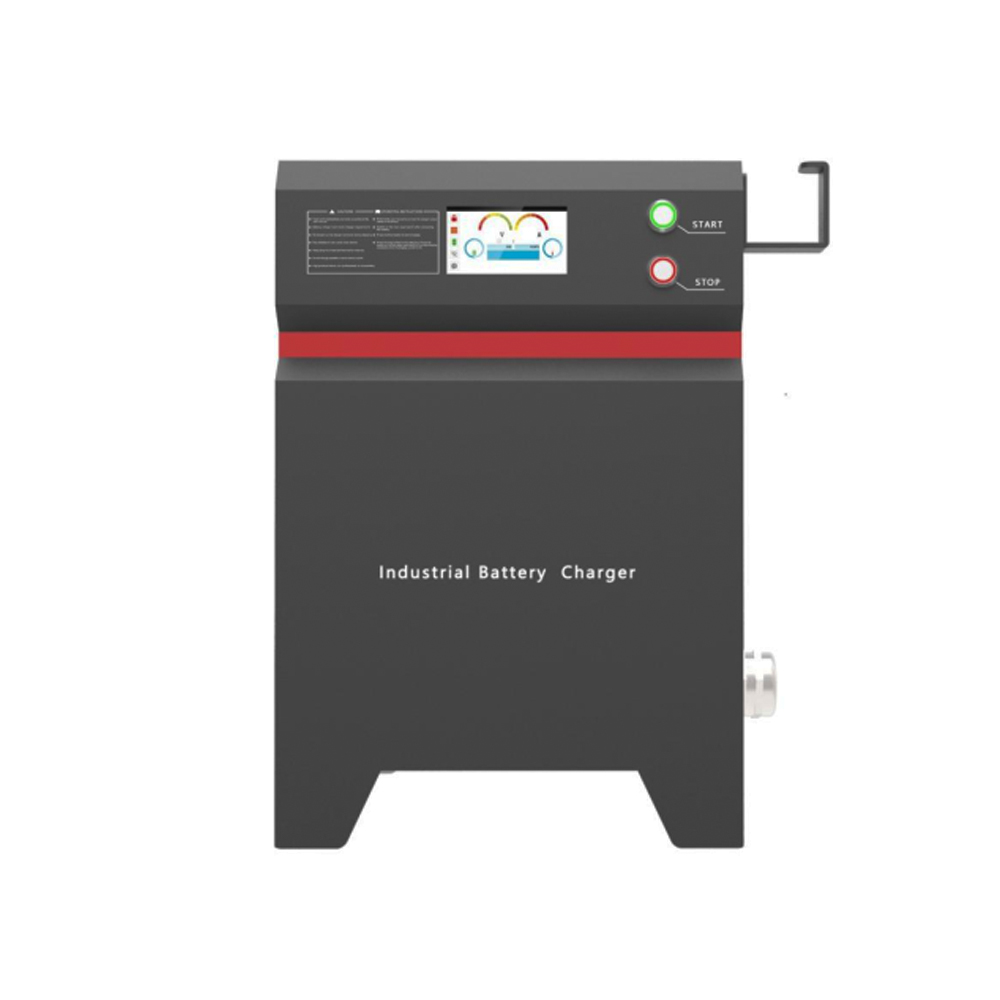

Высокочастотное интеллектуальное зарядное устройство серии ADY6317 предназначено для промышленной зарядки литиевых аккумуляторов. Устройство обладает высокой эффективностью (КПД ≥90%), компактными размерами и мощностью до 18 кВт. Оснащено трёхфазным входом 380В AC, системой принудительного воздушного охлаждения и сенсорным экраном для контроля параметров. Соответствует стандартам RoHS и CE.
Ключевые преимущества
Выход 48В / 250A (максимальная мощность 18 кВт) с КПД ≥90%. Коэффициент мощности ≥0.99. Поддержка CAN-коммуникации для связи с BMS аккумулятора.
Полный набор защит: от перегрева (≥95°C), короткого замыкания, перегрузки по току/напряжению, потери фазы. Система автовосстановления после сбоев.
Сенсорный дисплей с индикацией параметров и ошибок. Автоматический старт зарядки при подключении аккумулятора. Мониторинг состояния в реальном времени.
Технические характеристики
| Входные параметры | |
|---|---|
| Номинальное напряжение | 380 В перем. тока (3 фазы + заземление) |
| Диапазон напряжений | 305–530 В перем. тока (полная нагрузка) |
| Частота | 47–63 Гц |
| Ток потребления | ≤30 А (на фазу) |
| Коэффициент мощности | ≥0.99 |
| КПД | ≥90% |
| Выходные параметры | |
|---|---|
| Номинальное напряжение | 48 В пост. тока |
| Диапазон напряжений | 20–60 В пост. тока (регулируется через связь) |
| Ток | 250 А |
| Мощность | 18 кВт (максимальная) |
| Точность напряжения | ±5% |
| Точность тока | ±2% |
| Пульсация напряжения | ≤±1% (пик) |
Защитные функции
Перенапряжение (≥503 В), пониженное напряжение (≤305 В), потеря фазы, обратная фаза. Система автовосстановления.
Перенапряжение (≥105% Vo), пониженное напряжение (≤52 В), перегрузка по току (≥110% Io), короткое замыкание. Автовосстановление после КЗ.
Перегрев (≥95°C) — радиатор на выходе. Защита от перегрева разъёма зарядки. Остановка при обрыве связи с BMS более 5 секунд.
Рабочие условия
Рабочая температура: от -20°C до +45°C
Температура хранения: от -40°C до +70°C
Принудительное воздушное охлаждение
Степень защиты IP20
Уровень загрязнения II
Конструкция
Габаритные размеры: 535 × 400 × 700 мм (без монтажных ушей), 615 × 400 × 700 мм (с монтажными ушами). Допустимое отклонение ±5 мм.
Вес: нетто < 75 кг, брутто < 95 кг (в упаковке).
Основной цвет: чёрный RAL9005.
Коммуникация: CAN-интерфейс для связи с BMS аккумулятора.
Комплектация
- Зарядное устройство ADY6317
- Входной кабель 3 м (сечение 6 мм²) с разъёмом SF-025 (5 полюсов, 32 А)
- Выходной кабель 3 м (сечение 95 мм²) с разъёмом REMA 320A (DIN, male)
- Документация
Применение
Устройство идеально подходит для:
Произведено компанией Shenzhen ADY Power Tech. Co., Ltd с гарантией качества. Соответствует стандартам RoHS и CE.
