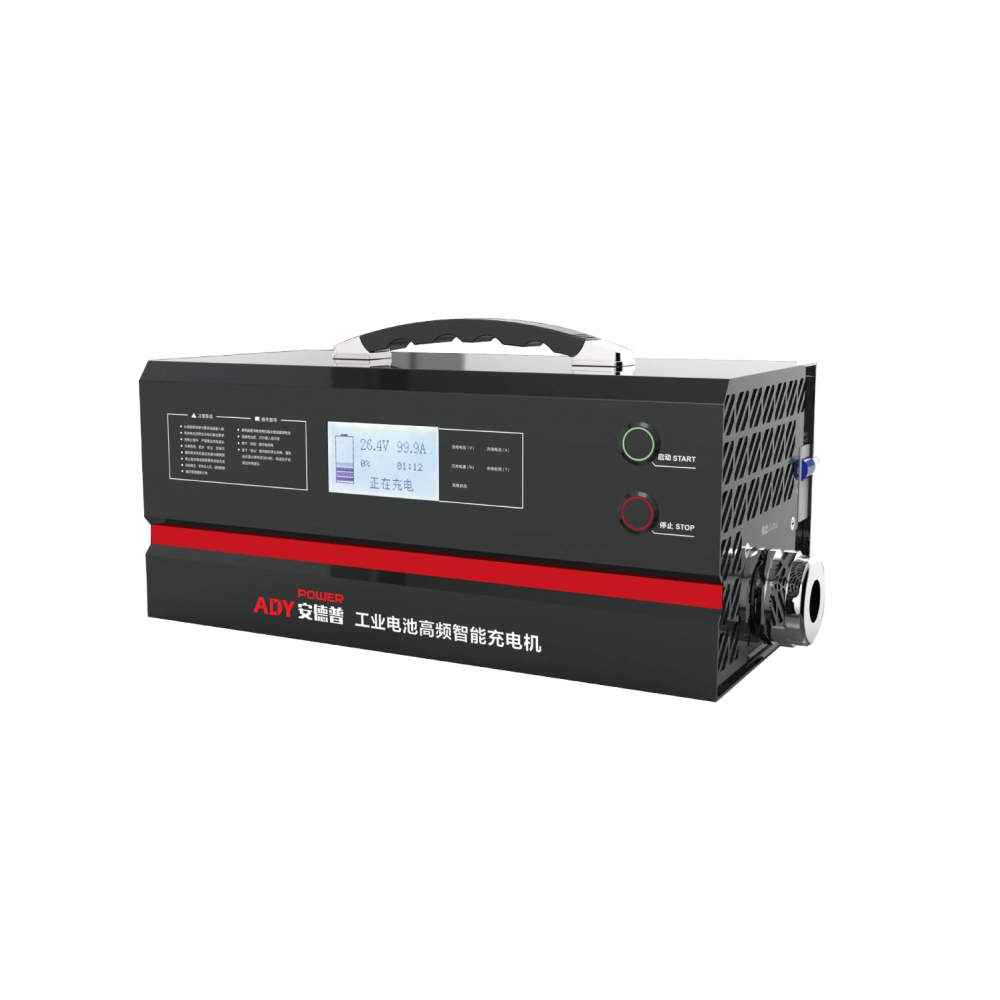

Профессиональное зарядное устройство серии ADY6102 предназначено для быстрой и безопасной зарядки промышленных литиевых аккумуляторов. Сочетает высокую мощность (до 3 кВт), компактные габариты и интеллектуальную систему управления с поддержкой CAN-коммуникации. Однофазный вход 220V AC, выход 48V/50A. Устройство соответствует стандартам RoHS и CE.
Ключевые преимущества
КПД ≥93% при номинальных входных и выходных параметрах. Коэффициент мощности ≥0.99. Максимальная выходная мощность 3000Вт.
Полный набор защит: от перегрева (≥80°C), КЗ, перегрузки по току/напряжению. Система автовосстановления после сбоев.
LCD-дисплей для мониторинга и управления. Поддержка RS485, RS232 и CAN-коммуникации с BMS аккумулятора. Точность напряжения и тока ±5%.
Технические характеристики
| Входные параметры (AC) | |
|---|---|
| Номинальное напряжение | 220Vac (L+N+PE) |
| Диапазон напряжений | 175-264Vac |
| Частота | 47–63 Гц |
| Входной ток | ≤15A |
| Длина кабеля | 3 м |
| Выходные параметры (DC) | |
|---|---|
| Номинальное напряжение | 48В |
| Диапазон напряжения | 38-60В (регулируется через коммуникацию) |
| Ток | 50A |
| Мощность | 3 кВт (макс.) |
| Точность напряжения | ±5% |
| Точность тока | ±5% |
| Пульсация напряжения | ≤±1%Vo (пиковое значение, 20MHz) |
| Вспомогательное питание | 12/24V, 3A (опционально, для питания BMS) |
| Разъемы | Anderson, Зарядная вилка |
| Длина кабеля | 3 м (сечение 16 мм²) |
| Коммуникация | |
|---|---|
| Методы коммуникации | RS485, RS232, CAN |
| Протокол | Предоставляется заказчиком (для связи с BMS аккумулятора) |
Защитные функции
Перенапряжение: ≥264Vac
Пониженное напряжение: ≤175Vac
Перенапряжение: ≥105%
Пониженное напряжение: ≤38Vdc
Перегрузка по току: ≥110% Io
Перегрев: ≥80°C (радиатор на стороне выхода)
Короткое замыкание: самовосстановление
Рабочие условия
Рабочая: от -20°C до +40°C
Хранение: от -40°C до +70°C
Относительная влажность: 0-93% (без конденсации)
Принудительное воздушное охлаждение
Степень защиты: IP20
Габаритные размеры и вес
| Размеры | 370 × 180 × 160 мм |
| Вес | <10 кг |
Комплектация
- Зарядное устройство ADY6102
- Входной кабель 3 м
- Выходной кабель 3 м (16 мм²)
- Документация
Применение
Зарядное устройство ADY6102 идеально подходит для использования в различных промышленных задачах:
Произведено компанией Shenzhen ADY Power Tech. Co., Ltd с гарантией качества. Соответствует стандартам RoHS и CE.
