Литий-ионный аккумулятор: что это и из чего он состоит

Литий-ионные аккумуляторы (или литиевые батареи) стали неотъемлемой частью нашей повседневной жизни. Они используются в мобильных телефонах, ноутбуках, электромобилях и многих других устройствах. Но что же внутри литиевого аккумулятора? Давайте разберемся.

Строение литий-ионного аккумулятора

Литий-ионный аккумулятор состоит из нескольких ключевых компонентов:

1. Анод

• Материал: Обычно анод изготовлен из графита, но могут использоваться и другие материалы, такие как силикон или композиты.
• Функция: Во время зарядки литиевые ионы из электролита перемещаются к аноду и интеркалируются (встраиваются) в его структуру. Это позволяет накапливать электроэнергию. При разрядке ионы возвращаются обратно в электролит.

2. Катод

• Материал: Катоды часто изготавливаются из оксидов металлов, таких как оксид кобальта (LiCoO₂), оксид никеля (LiNiO₂) или оксиды с добавлением марганца (LiMn₂O₄). Выбор материала влияет на характеристики аккумулятора, такие как емкость, стабильность и срок службы.
• Функция: Катод служит источником литиевых ионов во время разрядки. Когда аккумулятор разряжается, литиевые ионы покидают анод и перемещаются к катоду, создавая электрический ток.

3. Электролит

• Материал: Электролит — это раствор, содержащий соли лития (например, LiPF₆) в органических растворителях, таких как карбонат этилена или карбонат пропилена.
• Функция: Электролит позволяет ионам лития перемещаться между анодом и катодом. Он проводит электрический ток, обеспечивая возможность работы аккумулятора.

4. Сепаратор

• Материал: Сепаратор обычно изготавливается из полимерных материалов, таких как полиэтилен (PE) или полипропилен (PP).
• Функция: Сепаратор разделяет анод и катод, предотвращая их прямой контакт. Это важно для избежания короткого замыкания, которое может привести к перегреву или даже возгоранию аккумулятора.

5. Корпус

• Материал: Корпус может быть изготовлен из металла или пластика.
• Функция: Корпус защищает внутренние компоненты аккумулятора от механических повреждений и внешних воздействий. Он также может включать в себя элементы терморегуляции для предотвращения перегрева.

6. Электронные компоненты

• Блок управления: В современных литий-ионных батареях часто используются системы управления батареей (BMS), которые следят за состоянием аккумулятора, контролируют уровень заряда и разряда, а также защищают от перегрева и короткого замыкания.

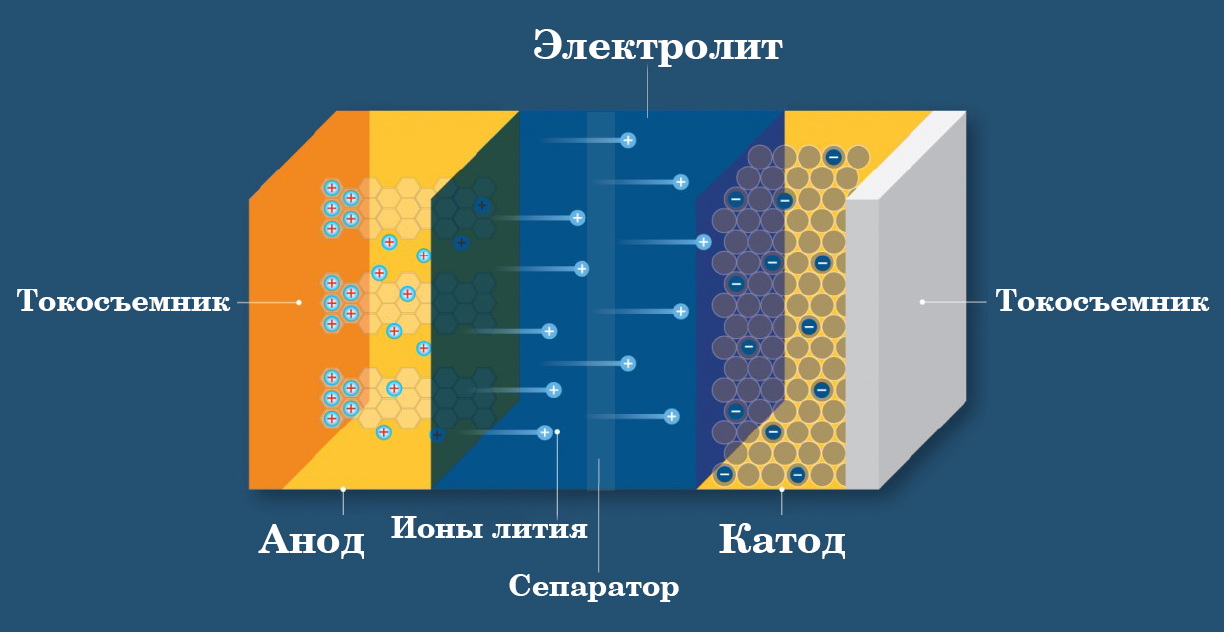

Схема устройства литиевой батареи

Схематически устройство литиевой батареи можно представить так:

Как работает литиевый аккумулятор

Работа литий-ионного аккумулятора основана на движении литиевых ионов между анодом и катодом. При зарядке аккумулятора ионы перемещаются от катода к аноду через электролит. При разрядке процесс обратен: ионы перемещаются обратно от анода к катоду, производя электрический ток.

Применение литий-ионных аккумуляторов

Литий-ионные аккумуляторы находят широкое применение благодаря своим характеристикам: высокой плотности энергии, долговечности и низкому саморазряду. Они используются в:

• Мобильных устройствах (смартфоны, планшеты);
• Ноутбуках;
• Электромобилях;
• Портативных электроинструментах;
• Системах хранения энергии.

Почему литий используется в аккумуляторах?

Литий является легким металлом с высокой электропроводностью и большой способностью к хранению энергии. Эти свойства делают его идеальным выбором для производства аккумуляторов.

Характеристики литий-ионных аккумуляторов

Литий-ионные аккумуляторы обладают рядом преимуществ:

• Высокая плотность энергии;
• Долговечность (до 500–1000 циклов зарядки-разрядки);
• Низкий уровень саморазряда;
• Отсутствие эффекта памяти.

Заключение

Литий-ионные аккумуляторы — это сложные устройства, состоящие из анода, катода, электролита и сепаратора. Их устройство и работа делают их незаменимыми в современном мире технологий. Понимание того, что внутри литиевого аккумулятора и как он работает, помогает понять какие факторы влияют на производительность и долговечность литий-ионных аккумуляторов.
